Présentation

Ce rapport rend compte d'un stage expérimental de trois mois (septembre–décembre 2024) effectué au sein de l'équipe MPOE (Matériaux, Procédés, Optique et Électronique) de l'Institut de Recherche de Chimie Paris (IRCP), sous la direction de Pascal Loiseau et Alban Ferrier.

L'objectif central était l'étude de la croissance en flux de grenats d'yttrium — des matériaux cristallins aux propriétés optiques et magnétiques remarquables — dans deux systèmes de flux à base d'oxydes de baryum et de bore.

Résumé

Ce rapport présente les résultats d'un stage expérimental portant sur la croissance en flux du YIG (Yttrium Iron Garnet, Y₃Fe₅O₁₂) et du YGG (Yttrium Gallium Garnet, Y₃Ga₅O₁₂). L'objectif principal était d'évaluer la faisabilité et les conditions optimales de croissance de ces grenats dans deux systèmes de flux : BaO–B₂O₃–BaF₂ et BaO–B₂O₃–Na₂O.

Deux démarches expérimentales complémentaires ont été suivies. La première consistait à tenter la croissance dirigée d'un monocristal de YGG par tirage à partir d'un germe cristallin. Cette approche n'a pas permis de détecter la formation du grenat recherché, malgré la présence d'une phase cristalline non identifiée.

La seconde approche, impliquant des essais systématiques de cristallisation dans différents flux avec diverses concentrations en grenats, s'est révélée plus concluante. Le YIG a été systématiquement formé et détecté à des concentrations de 7,5 %, démontrant la robustesse du protocole. La cristallisation du YGG, plus délicate, n'a pu être confirmée dans le flux sodique (BaO–B₂O₃–Na₂O) qu'à une proportion molaire portée à 10 %.

Ces travaux confirment la possibilité de croissance du YGG en flux sous conditions strictement contrôlées, et ouvrent la voie à une optimisation fine des paramètres expérimentaux pour l'obtention de monocristaux adaptés aux applications en optique et en magnétisme.

Abréviations

Introduction et contexte de recherche

Ce stage s'inscrit dans la continuité des travaux de Samuel Collange portant sur l'étude de la croissance en flux des grenats, et plus particulièrement du YGG (Y₃Ga₅O₁₂) et du YIG (Y₃Fe₅O₁₂).

Les grenats naturels, de formule générale X₃Y₂(SiO₄)₃, constituent un groupe de minéraux cristallins où X et Y sont deux cations de degrés d'oxydation II et III. Par analogie, on classe les composés de formule X₃Y₂(ZO₄)₃ dans les grenats synthétiques, généralement écrits sous la forme simplifiée X₃Y₅O₁₂ lorsque les cations Y et Z sont identiques.

Certains grenats contenant de l'yttrium ont révélé des propriétés physiques particulièrement intéressantes pour des applications laser ou de conservation d'information quantique. L'un des plus étudiés est le YAG (Y₃Al₅O₁₂), amplificateur laser efficace lorsqu'il est dopé au néodyme (Nd:YAG). La substitution de l'aluminium par du fer donne le YIG, isolant ferrimagnétique reconnu pour sa faible dissipation magnétique et son fort effet Faraday. La substitution par du gallium donne le YGG, matériau transparent employé pour ses propriétés optiques et pour l'information quantique.

Méthodes de synthèse

Méthode Czochralski. La technique standard consiste à placer un germe monocristallin en contact avec le bain fondu du grenat, puis à le tirer lentement vers le haut tout en le faisant tourner. Des monocristaux de plusieurs centimètres peuvent être obtenus en quelques jours. Cependant, les températures très élevées requises induisent des défauts ponctuels dans le cristal, génèrent des coûts importants (creusets en iridium) et sont incompatibles avec les matériaux à fusion non congruente — dont le YIG (et vraisemblablement le YGG).

Croissance en flux. Le flux joue le rôle d'un solvant à haute température, permettant de dissoudre la poudre de grenat en dessous de son point de fusion. On abaisse ainsi la température de travail (creuset en platine possible, moins coûteux) et on s'affranchit du problème de fusion non congruente. La contrepartie est la lenteur du procédé : il faut maintenir une saturation constante en grenat dans le bain fondu, ce qui impose un refroidissement très lent (~1 °C/j) et limite la taille des cristaux obtenus.

Les flux étudiés

Des flux à base d'oxydes de plomb ont longtemps été la référence, mais leur toxicité a conduit à des alternatives. Ce travail porte sur deux flux à base de baryum et de bore :

• Flux 1 : BaO–B₂O₃–BaF₂ — l'ajout de BaF₂ au système binaire BaO–B₂O₃ réduit la viscosité du milieu fondu et améliore les conditions de cristallisation.
• Flux 2 : BaO–B₂O₃–Na₂O — exploré à titre exploratoire en raison de son point de fusion particulièrement bas autour de l'eutectique (~750 °C). Peu documenté pour la croissance des grenats.

Le YIG est déjà largement documenté et compatible avec le flux 1. Le YGG, en revanche, reste très peu étudié dans ces systèmes.

Les compositions ayant montré de bons résultats préliminaires dans notre laboratoire (travaux de Samuel Collange) sont résumées ci-dessous :

L'objectif est de poursuivre ces travaux avec des concentrations plus élevées en grenat.

Expérimentation et instrumentation

Deux approches complémentaires ont été menées : une tentative de croissance dirigée par tirage d'un monocristal de YGG, et une série d'essais visant à étudier l'effet de la composition du flux sur la cristallisation sélective de YGG et YIG.

Tentative de tirage d'un monocristal de YGG

Les résultats préliminaires du laboratoire ont montré que le flux 4BaO–3B₂O₃–3BaF₂ avec 4 % mol. de YGG permettait d'obtenir des grenats solides. Une tentative de croissance dirigée par tirage a donc été entreprise.

Préparation du creuset

Le flux 4BaO–3B₂O₃–3BaF₂ a été préparé à l'état solide en mélangeant :

• BaCO₃ (2N, ALDRICH)
• B₂O₃ (3N, ALFA AESAR)
• BaF₂ (2N, MERCK)

Le grenat YGG a été introduit sous forme de poudre à partir de :

• Y₂O₃ (3N, HCST)
• Ga₂O₃ (4N)

Le mélange a été homogénéisé, décarbonaté à 500 °C pendant 2 heures, puis déposé en poudre dans un creuset en platine.

Déroulement de la croissance

Le germe utilisé est un monocristal de Gd₃Ga₅O₁₂ (gadolinium gallium garnet), dont la structure cubique très proche de celle du YGG est connue dans la littérature pour permettre l'initiation de la croissance.

Traitement du creuset

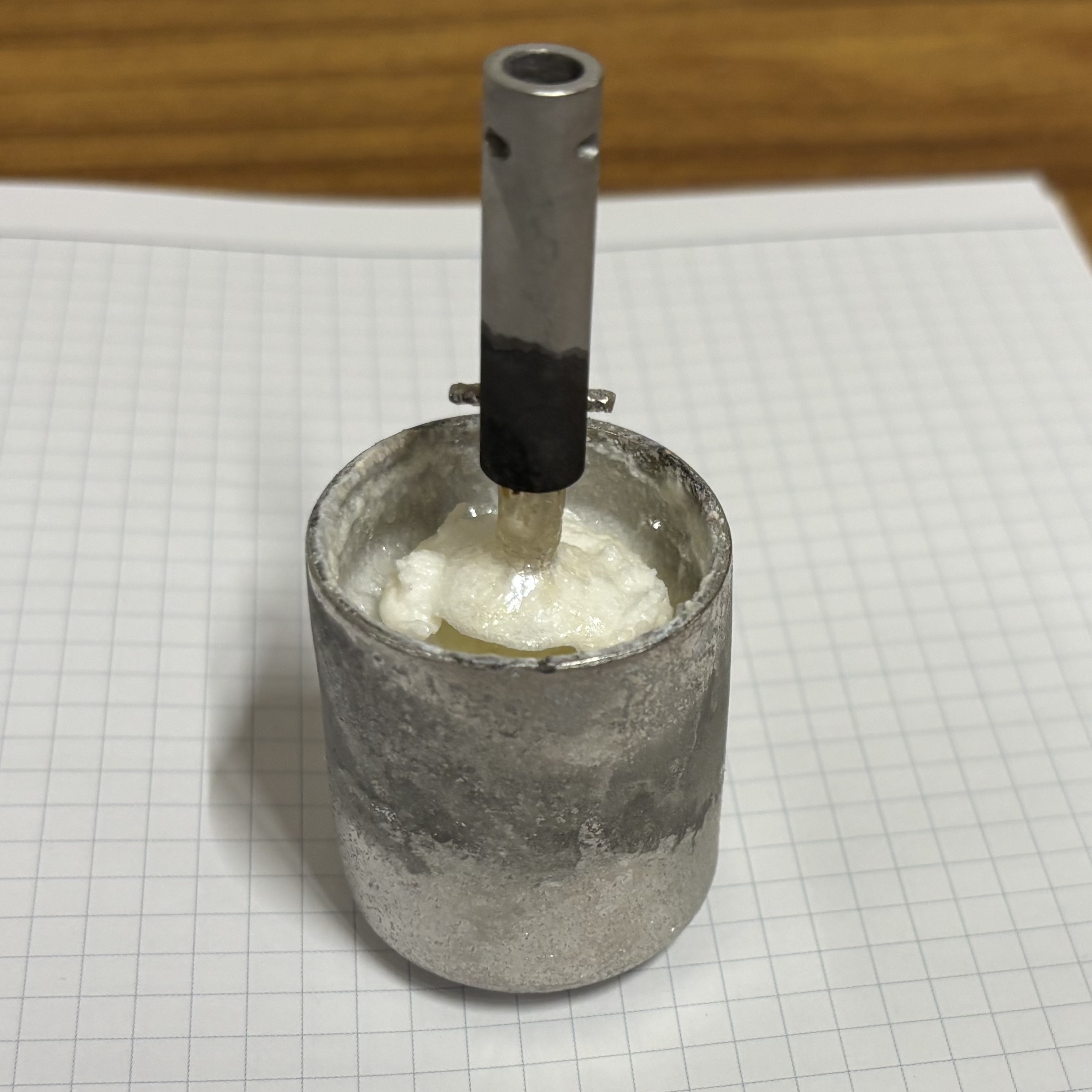

La tige d'agitation n'ayant pu être extraite lors du refroidissement, elle a dû être séparée mécaniquement. Les cristaux visibles sur le germe et dans le creuset ont été réduits séparément en poudre dans un mortier en agate, puis analysés par DRX.

Caractérisation DRX

Les diffractogrammes ont été acquis à l'aide d'un appareil XPert PRO (PANalytical), équipé d'une source en cuivre (λ = 1,5406 Å). La plage angulaire couvre 2θ = 15 à 60°, avec un pas de 0,026°.

Essais de croissance dans différents flux

L'objectif est d'observer l'impact de la variation de composition du flux sur la cristallisation de YGG et YIG.

Préparation des creusets

Trois petits creusets (10 mL) en platine ont été préparés avec le flux 1 (BaO–B₂O₃–BaF₂) à 7,5 % mol. de grenat :

Un quatrième creuset de YGG à 10 % mol. a également été préparé pour le flux 2 (BaO–B₂O₃–Na₂O).

Composition du flux 1 retenue :

Les poudres utilisées :

• BaCO₃ (2N, MERCK)
• B₂O₃ (3N, THERMO SCIENTIFIC)
• Na₂CO₃ (3N, SOCOLAB) — pour le flux 2
• Y₂O₃ (3N, HCST)
• Ga₂O₃ (4N) — pour YGG et YIGG
• Fe₂O₃ (2N, RECTAPUR) — pour YIG et YIGG

Les poudres ont été pesées et homogénéisées par broyage manuel dans un mortier en agate (15–20 min). Le flux a été décarbonaté 6 heures à 600 °C, puis broyé à nouveau avant d'être mélangé avec la proportion de grenat. Environ 8,5 g du mélange sont transférés dans chaque creuset, placés dans un creuset d'alumine rempli de poudre d'alumine et couverts pour éviter les débordements.

Mise au four

Programme de température : montée jusqu'à 1200 °C, palier de 4 heures à 1150 °C (fusion et homogénéisation), puis refroidissement lent contrôlé (~1 °C/j).

Traitement post-croissance

Après la croissance, les creusets sont plongés dans un bain d'acide nitrique concentré (68 %) chauffé, qui dissout la majorité des phases amorphes et cristallisées tout en préservant les grenats — grâce à leur remarquable stabilité chimique. Cette étape constitue un indicateur visuel efficace de la présence de grenats. Les solides non dissous sont filtrés sur papier, rincés à l'eau, puis analysés par DRX.

Caractérisation DRX

Résultats et discussion

Tentative de tirage d'un monocristal de YGG

Observations visuelles

La phase contenue dans le creuset est en majorité amorphe. Une cristallisation semble s'être produite à proximité du germe et sur le bord du creuset. Les cristaux d'apparence transparente pourraient s'apparenter au grenat recherché.

L'observation au microscope numérique KEYENCE a mis en évidence de petits cristaux transparents sur les bords du creuset, et une surface inhomogène dans le creuset (zones transparentes, vitreuses, blanc mat).

Résultats DRX

La comparaison des diffractogrammes des poudres extraites près du germe et au bord du creuset révèle qu'il s'agit de la même phase cristalline dans les deux cas. En revanche, aucune trace du grenat YGG n'a pu être détectée. La phase cristallisée demeure non identifiée.

Essais de croissance dans différents flux

Observations visuelles avant attaque acide

À la sortie du four, des observations ont été réalisées au microscope numérique KEYENCE.

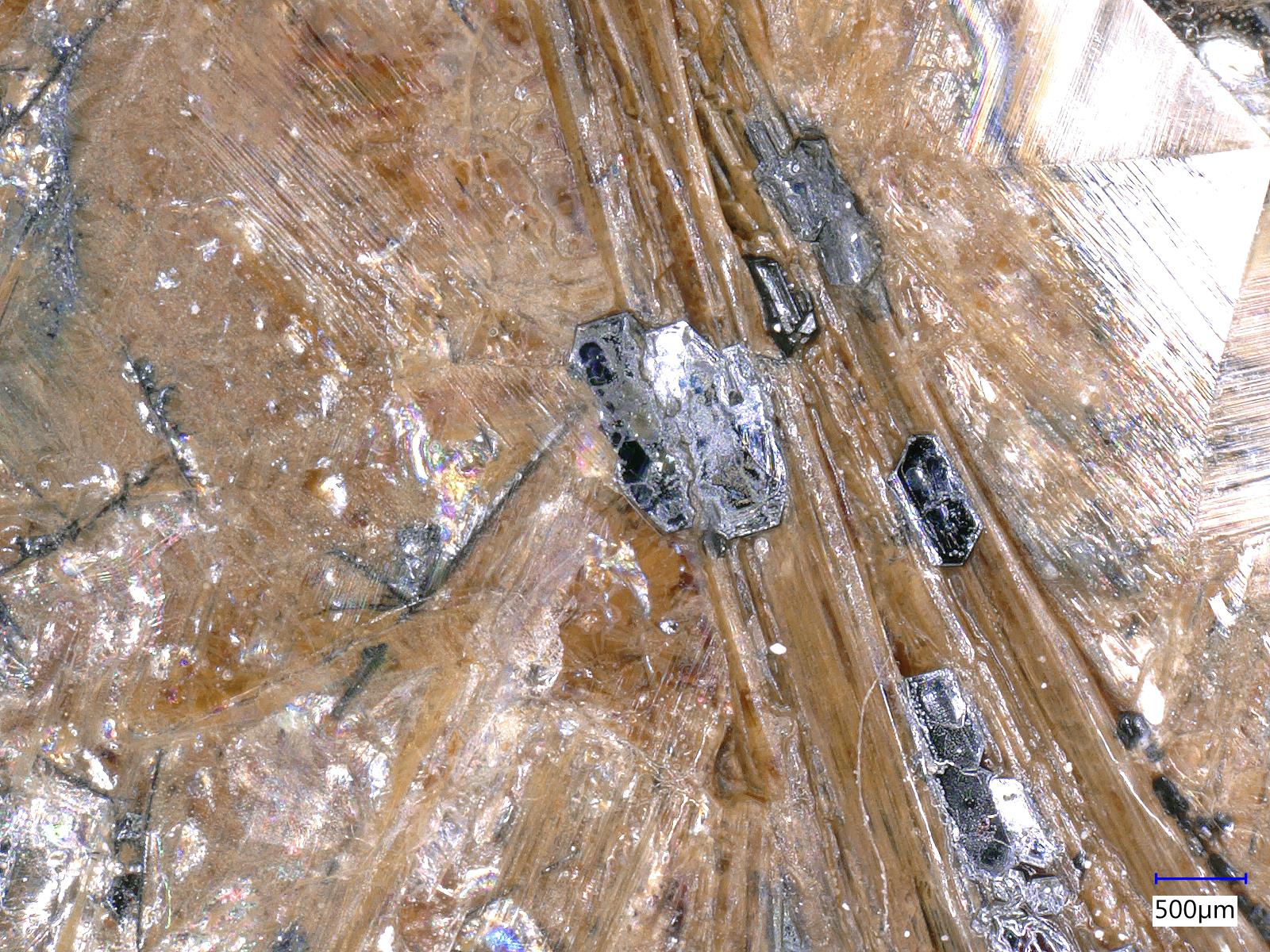

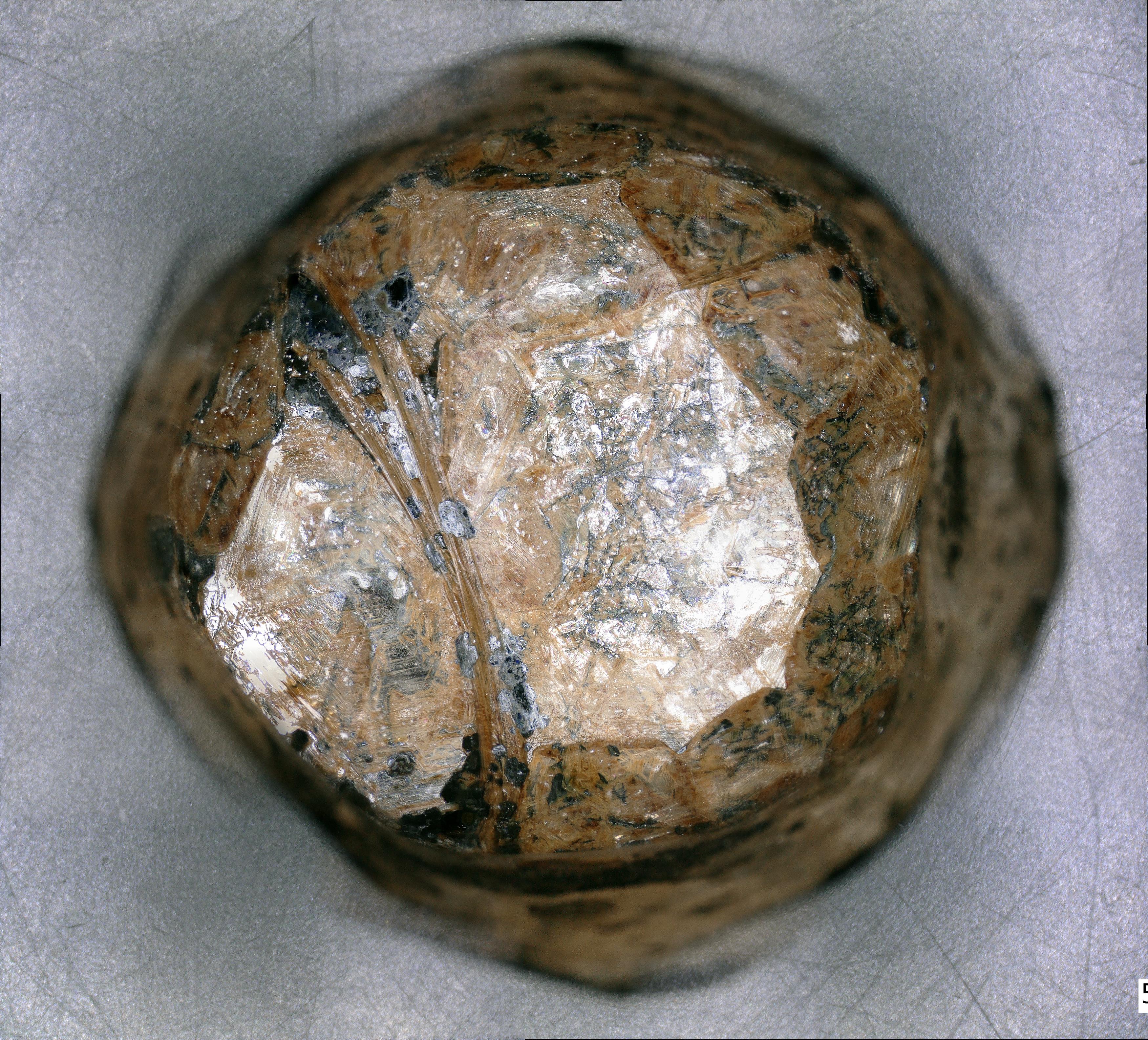

Creuset [YIGG] — Phase translucide orangée, avec une quantité notable de cristaux noirs hexagonaux en surface.

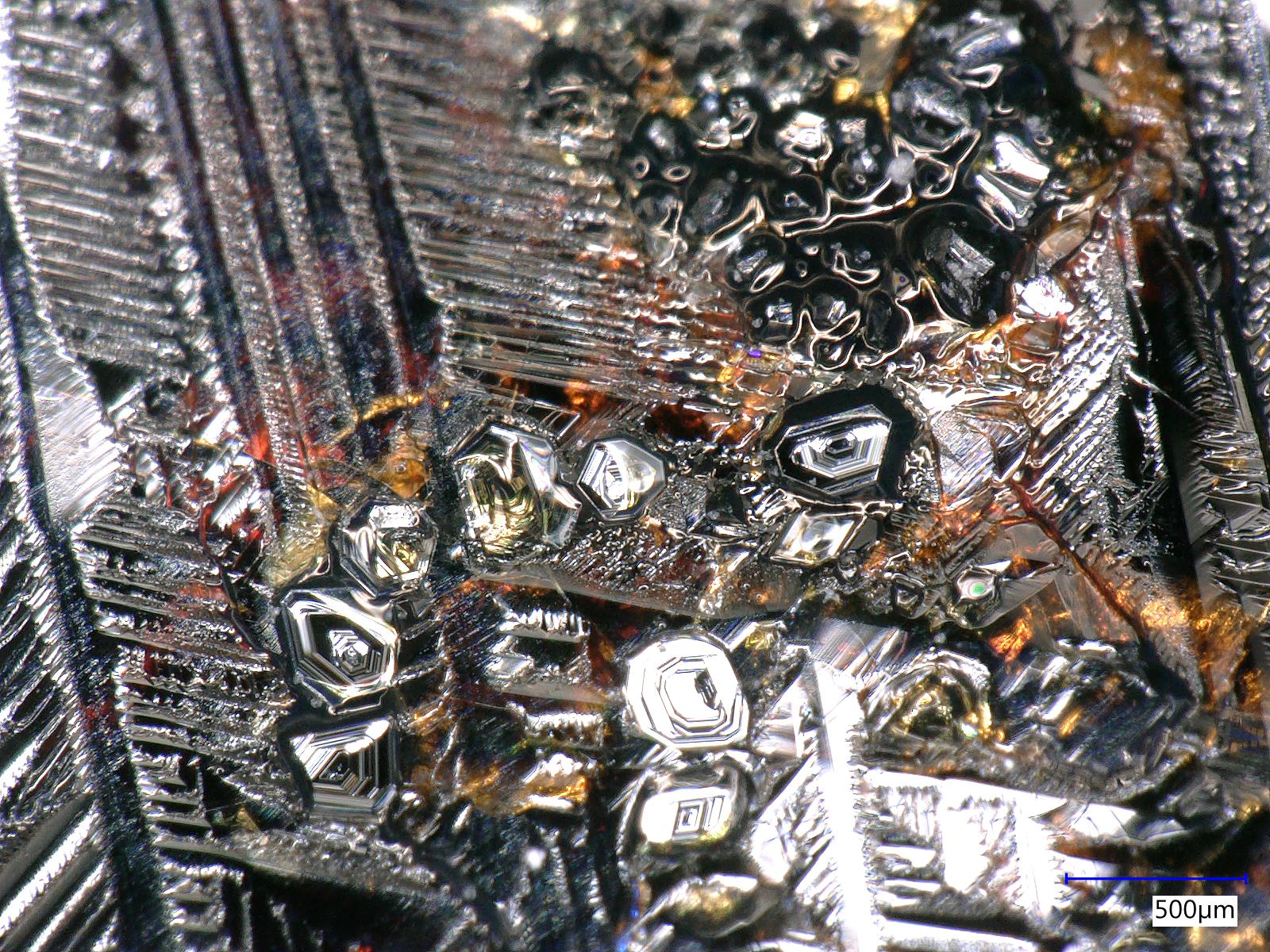

Creuset [YIG] — Phase opaque noire et striée, laissant apparaître de faibles teintes rougeâtres sous éclairage. De petits cristaux noirs hexagonaux sont visibles en surface. Bien que ces cristaux noirs puissent sembler prometteurs, leur morphologie hexagonale est incompatible avec la symétrie cubique des grenats. En tenant compte des éléments présents dans le bain de cristallisation et des résultats DRX, ces cristaux pourraient appartenir à la famille des BaFeO₃₋ₓ.

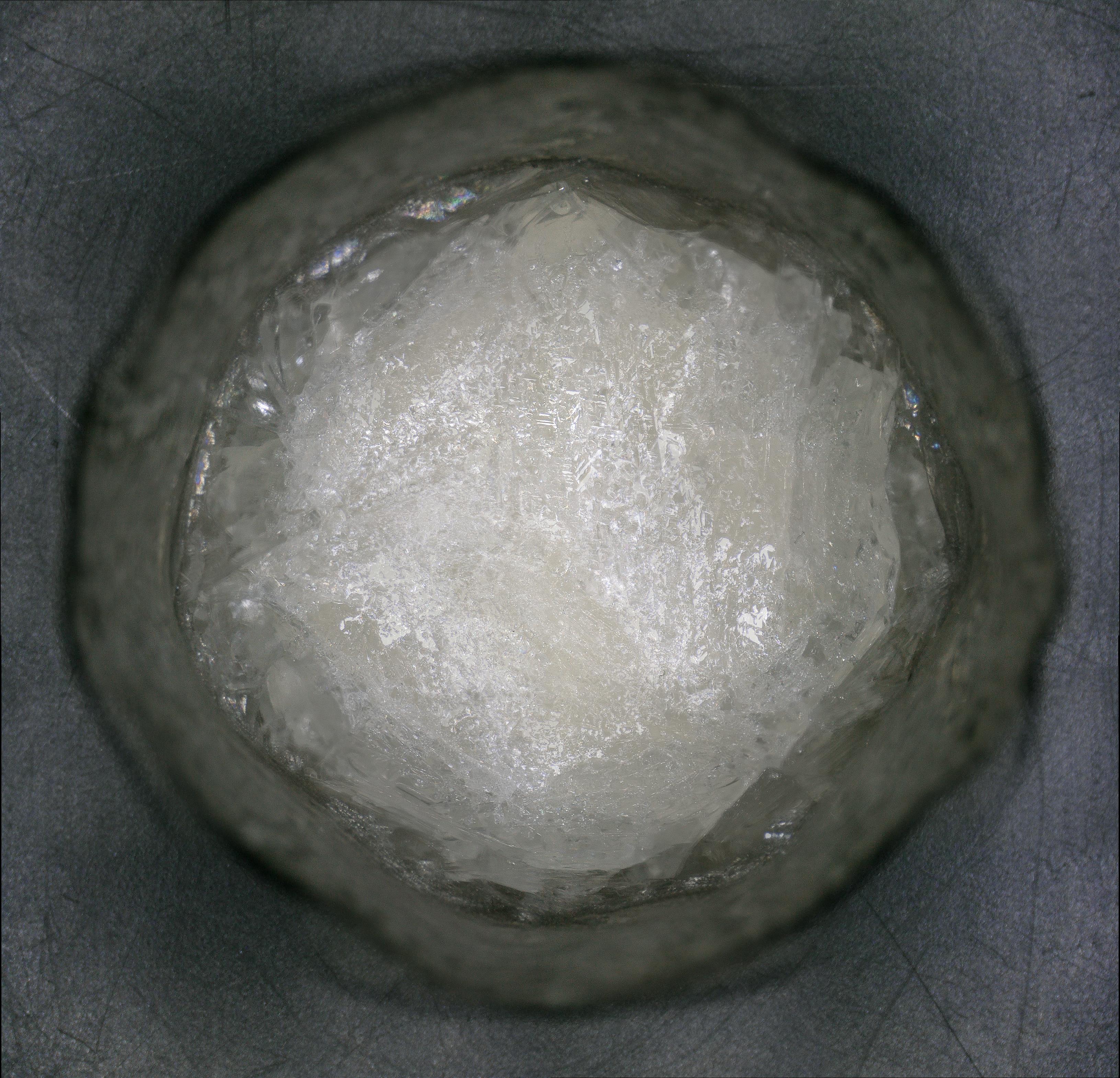

Creuset [YGG] — Phase amorphe inhomogène translucide, transparente et blanc mat. Des cristaux blancs ou transparents sont visibles en surface et dans les couches plus profondes, ainsi que des solides noirs opaques.

Après attaque acide

Les solides retenus sur filtre révèlent des informations supplémentaires.

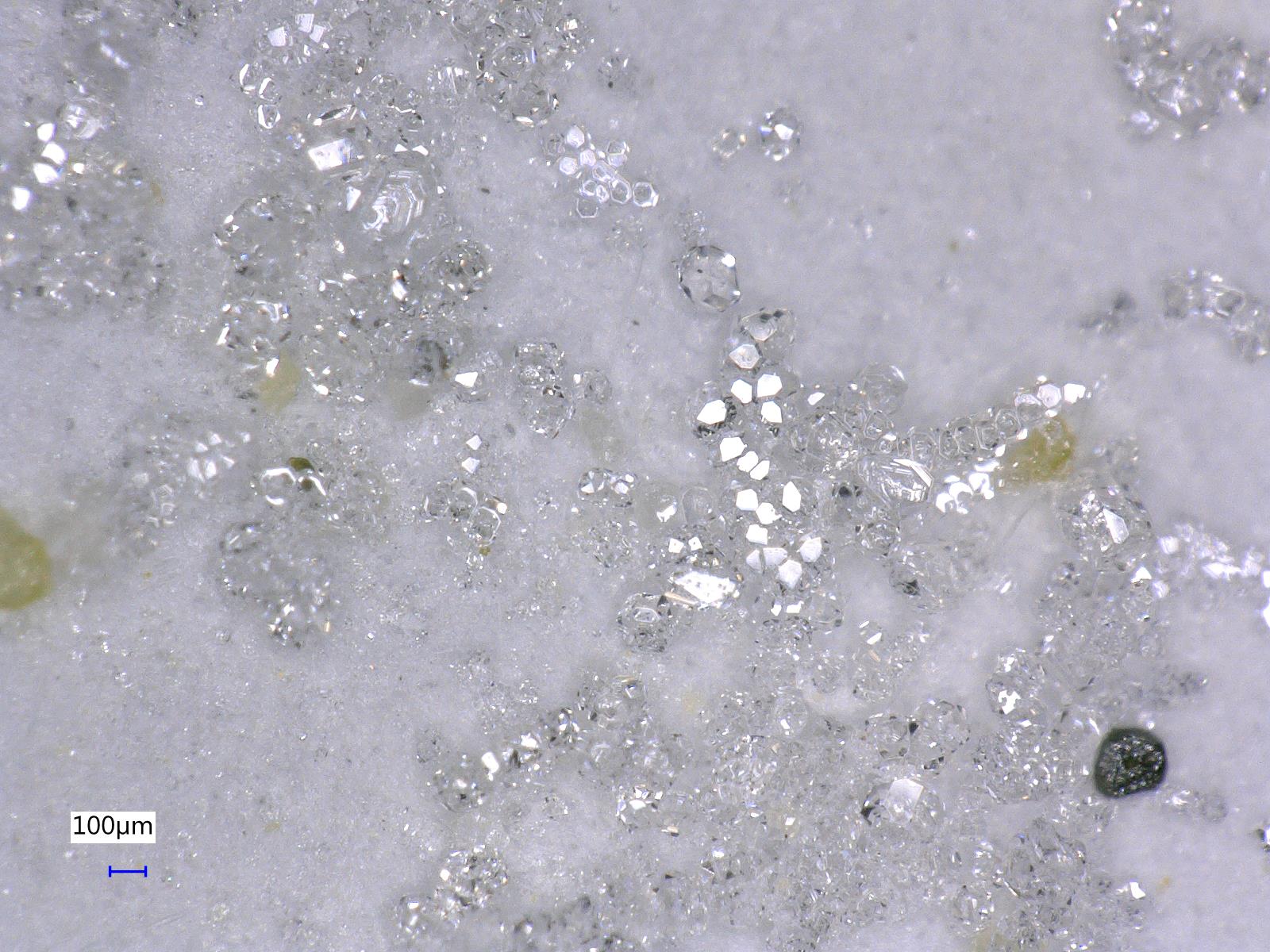

Le résidu du creuset [YGG] comprend des cristaux transparents et une phase amorphe blanc mat, accompagnés de solides noirs mats.

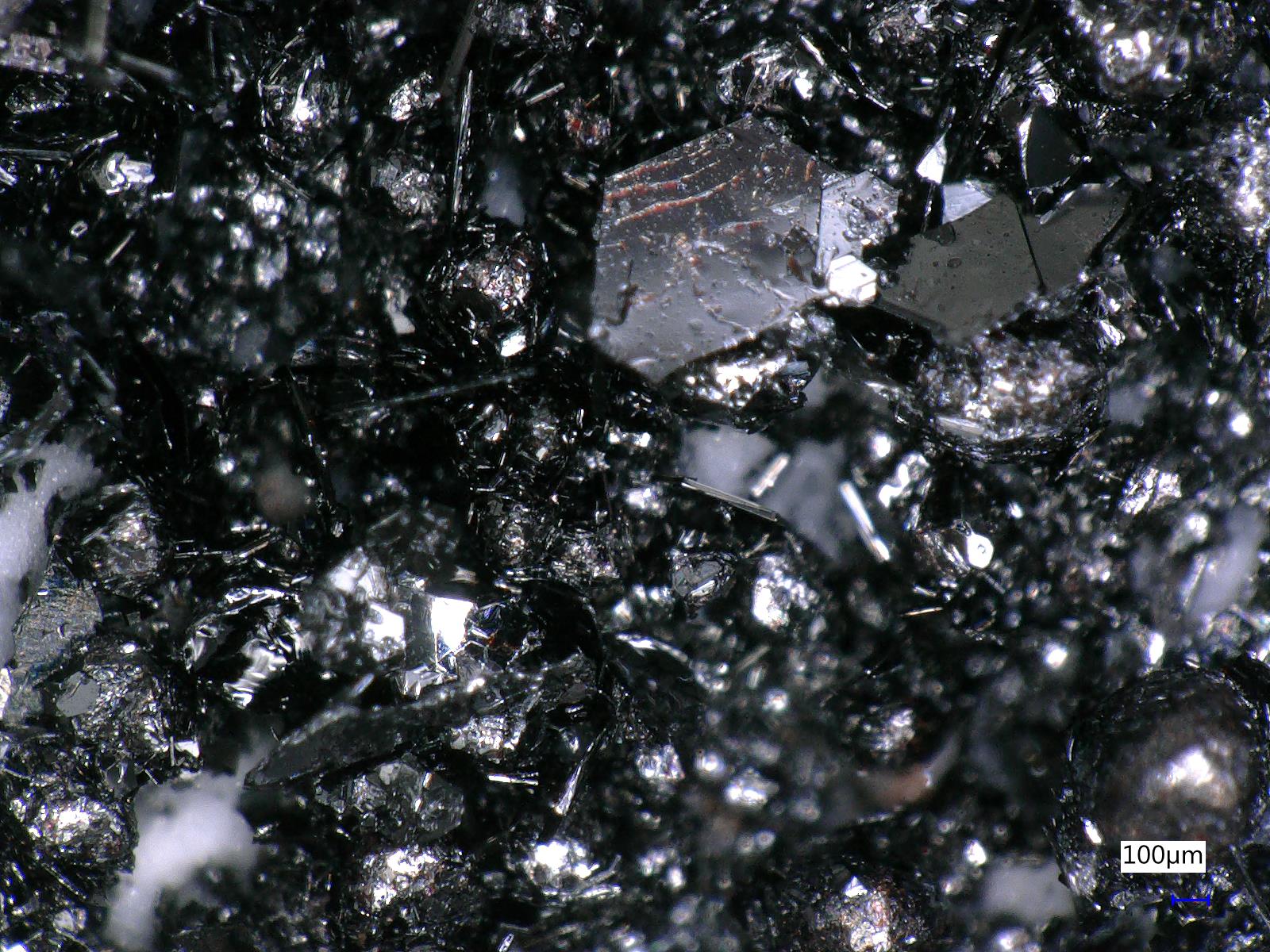

Le résidu du creuset [YIGG] contient une grande quantité de petits cristaux (moins d'1 mm) noirs réfléchissants, ainsi que des cristaux blancs transparents plus petits.

Le résidu du creuset [YIG] présente des amas de cristaux noirs plus volumineux, potentiellement cubiques — donc potentiellement le grenat recherché. Ils sont entourés d'une poudre verte, résidu du flux contenant notamment des composés ferriques (Fe³⁺) issus de la réaction du fer avec l'acide nitrique, acide oxydant.

Résultats DRX

Le diffractogramme du creuset [YIG] est sans ambiguïté : la présence de YIG explique l'intégralité des pics observés.

Le diffractogramme du creuset [YIGG] confirme la présence de YIG, mais ne permet pas de conclure à la présence de YGG. Des phases parasites sont également détectées, probablement des nitrates cristallisés issus de l'attaque acide (Ba(NO₃)₂).

Le diffractogramme du creuset [YGG] révèle des phases parasites similaires, mais ne permet pas de confirmer la présence de YGG à 7,5 % mol.

En revanche, le quatrième creuset — YGG à 10 % mol. dans le flux sodique — confirme la présence de YGG, en plus d'une phase parasite Ba(NO₃)₂. La croissance du grenat YGG en flux est donc possible, mais requiert une concentration molaire plus élevée.

Conclusion

Ce stage s'est inscrit dans la continuité des recherches sur la croissance en flux des grenats d'yttrium. Deux approches ont été mises en œuvre : une tentative de croissance dirigée par tirage d'un monocristal de YGG, et une série d'essais dans différents flux étudiant l'influence de la composition et de la concentration en grenat.

Résultats principaux

La croissance dirigée par tirage n'a pas conduit à la formation de YGG, mais à une phase cristalline non identifiée. Cette tentative illustre les limites du protocole de tirage actuel, probablement inadapté aux conditions de cristallisation spécifiques du YGG.

Les essais en flux ont permis de mieux cerner les conditions de croissance du YIG, qui se révèle robuste et facilement identifiable par DRX. Pour le YGG, la cristallisation en flux sodique (BaO–B₂O₃–Na₂O) a été confirmée à une concentration molaire de 10 %, mais pas à 7,5 %. Le système mixte [YIGG] présente une grande variété de phases cristallisées, mais les diffractogrammes ne permettent pas de conclure à la présence conjointe des deux grenats, en raison d'un recouvrement de signaux et d'une possible compétition entre phases.

Perspectives

Plusieurs pistes peuvent être envisagées pour la suite :

• Affiner la proportion des composants du flux et augmenter davantage la concentration en grenat pour le YGG
• Mieux contrôler le refroidissement pour favoriser une croissance sélective
• Explorer d'autres germes compatibles avec le YGG pour relancer la croissance dirigée
• Identifier la phase cristalline non attendue observée lors du tirage
